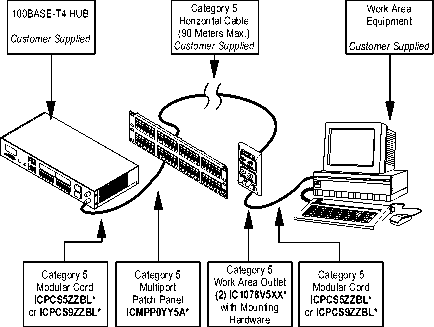

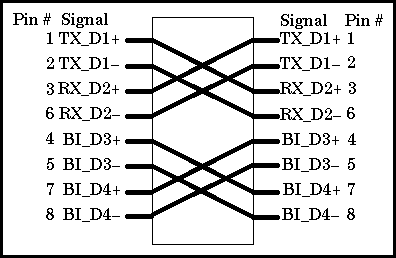

Rujuk rajah diatas, sepasang wayar digunakan untuk menghantar data (TX),sepasang wayar digunakan untuk menerima data (RX) dan dua pasang wayar sebagai bidirectional data. Setiap pasang mempunyai polaritinya sendiri. Satu membawa isyarat positif (+) dan yang satu lagi membawa isyarat negatif (-)




Standard

Standard
First
Released

Data
Rate

Top-
ology

Medium

Maximum Cable Segment
Length in Meters

Half-Duplex

Full-Duplex

10Base5

DIX-1980,
802.3-1983

10Mb/s

Bus

single 50-ohm coaxial cable (thick Ethernet) (10mm thick)

500

n/a

10Base2

802.3a-1985

10Mb/s

Bus

single 50-ohm RG 58 coaxial cable (thin Ethernet) (5mm thick)

185

n/a

10Broad36

802.3b-1985

10Mb/s

Bus

single 75-ohm CATV broadband cable

1800

n/a

FOIRL

802.3d-1987

10Mb/s

Star

two optical fibers

1000

>1000

1Base5

802.3e-1987

1Mb/s

Star

two pairs of twisted telephone cable

250

n/a

10Base-T

802.3i-1990

10Mb/s

Star

two pairs of 100-ohm Category 3 or better UTP cable

100

100

10Base-FL

802.3j-1993

10Mb/s

Star

two optical fibers

2000

>2000

10Base-FB

802.3j-1993

10Mb/s

Star

two optical fibers

2000

n/a

10Base-FP

802.3j-1993

10Mb/s

Star

two optical fibers

1000

n/a

100Base-TX

802.3u-1995

100Mb/s

Star

two pairs of 100-ohm Category 5 UTP cable

100

100

100Base-FX

802.3u-1995

100Mb/s

Star

two optical fibers

412

2000

100Base-T4

802.3u-1995

100Mb/s

Star

four pairs of 100-ohm Category 3 or better UTP cable

100

n/a

100Base-T2

802.3y-1997

100Mb/s

Star

two pairs of 100-ohm Category 3 or better UTP cable

100

100

1000Base-LX

802.3z-1998

1Gb/s

Star

long wavelength laser (1300nm) over:
- 62.5um multi-mode fiber
- 50um multi-mode fiber
- 10um single mode fiber


316
316
316


550
550
5000

1000Base-SX

802.3z-1998

1Gb/s

Star

short wavelength laser (850nm) over:
- 62.5um multi-mode fiber
- 50um multi-mode fiber


275
316


275
550

1000Base-CX

802.3z-1998

1Gb/s

Star

specialty shielded balanced copper jumper cable assemblies ("twinax" or "short haul copper")

25

25

1000Base-T

802.3ab-1999

1Gb/s

Star

four pairs of 100-ohm Category 5 or better cable

100

100



Ethernet Cable Summary

Specification

Cable Type

Maximum length

10BaseT

Unshielded Twisted Pair

100 meters

10Base2

Thin Coaxial

185 meters

10Base5

Thick Coaxial

500 meters

10BaseF

Fiber Optic

2000 meters

100BaseT

Unshielded Twisted Pair

100 meters

100BaseTX

Unshielded Twisted Pair

220 meters





TCP/IP

 Transmission Control Protocol/Internet Protocol (TCP/IP) adalah protokol yang diterima pakai untuk kegunaan Wide Area Network (WAN), Local Area Network (LAN) dan Internet.

 Kita mungkin telah ketahui mengenai architecture DOD (Department of Defense). Dari namanya kita sudah dapat meneka DOD dibina oleh pihak tentera. Diperkenalkan diawal tahun 70 an dan architecture tidak jauh lari dari Model OSI. Dibawah disertakan perbandingan diantara Model OSI dan DOD.

OSI Layer



Protokol Digunakan



DOD Layer

Application

File Transfer

Electronic Mail

Terminal Emulation

Network Management

Process/ Application

Presentation

File Transfer Protocol (FTP)     *RFC 959*

Simple Mail Transfer Protocol (SMTP) *RFC 821*

TELNET Protocol *RFC 854*

Simple Network Management Protocol (SNMP) *RFC 1098*

Session

Transport

Transmission Control Protocol (TCP)          *RFC 793*

User Datagram Protocol (UDP)                      *RFC 768*

Host-to-Host

Network

Addess Resolution

ARP *RFC 826*       RARP *RFC 903*

Internet Protocol (IP)      *RFC 791*

Internet Control Message Protocol (ICMP)    *RFC 792*

Internet

Data Link

Network Interface Card:                               Ethernet, StarLAN, Token Ring, Arcnet              *RFC 894, RFC 1042, RFC 1051*

Network Access     or         Local Network

Physical

Transmission Media:                                      Twisted Pair, Coaxial, Fiber Optics, Wireless dll

 Jadual menunjukkan perbandingan diantara Model OSI dan DOD

 *RFC = Request for Comments

 Didalam model OSI terdapat 7 lapisan, tetapi didalam Model DOD hanya terdapat 4 lapisan.



Lapisan Proces/Aplikasi (Process/Application)



Lapisan ini jika dibandingkan dengan lapisan OSI merangkumi lapisan Aplikasi (Application), Persembahan (Presentation) dam Sesi (Session). Didalam lapisan ini menyediakan protokol untuk komunikasi aplikasi antara nod (node-to-node) dan mengawal spefikasi antaramuka pengguna.

 Aplikasi dan servis yang ada didalam lapisan ini adalah:

1)      Telnet (Terminal Emulation)
Telnet asalnya datang dari “Telephone Network”. Aplikasi Telnet sering digunakan untuk pengguna dari jauh (remote client) mencapai, menggunakan servis dan menjalankan arahan yang ada didalam Pelayan. Aplikasi Telnet sering digunakan pada Linux, Unix, peralatan seperti penghala (Router), switch dan sebagainya. Paparan hanyalah didalam bentuk text dan menu, menu disini seperti yang digunakan didalam ms-dos. Perisian telnet.exe terdapat secara percuma setiap perisian OS Microsoft. Boleh dicapai di c:\windows . Selain dari itu perisian seperti Netterm juga boleh digunakan. Sila pergi ke laman http://www.securenetterm.com/ untuk mendapatkannya.
Contoh 1:
Dari rumah saya telah mendail ke pejabat dan menggunakan perisian telnet untuk memasuki Pelayan DHCP melalui penggunaan telnet.

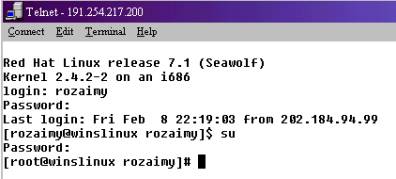

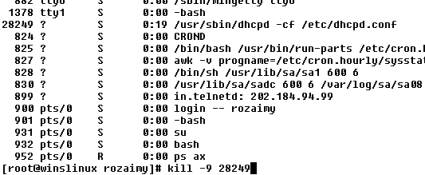

Selepas login menggunakan akaun rozaimy dan memberikan laluannya, saya perlu menukar akses dari pengguna biasa kepada pengguna superuser iaitu root. Sekiranya ingin mematikan servis DHCP, hanya perlu menaip arahan ps ax untuk mendapatkan nombor tugasan DHCP. Dari contoh dibawah nombor tugasan untuk DHCP adalah 28249. Oleh itu arahan kill –9 28249 akan menamatkan servis DHCP



Untuk mengaktifkan semula arahan /etc/rc.d/init.d/dhcpd start perlu ditaipkan.


Dengan menggunakan aplikasi telnet, pengguna dapat mengawal pelayan dari jauh.

Contoh 2:
Selain memasuki pelayan (Server), telnet juga boleh digunakan untuk memasuki penghala (Router).

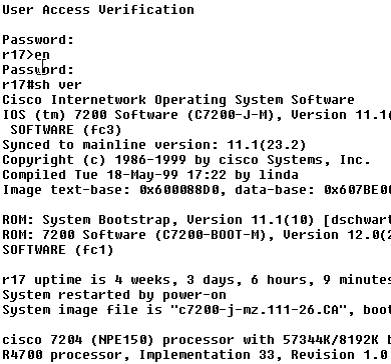

Contoh memasuki router Cisco7200

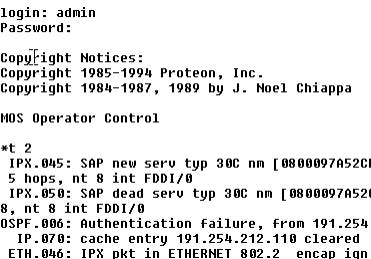

Contoh memasuki router proteon

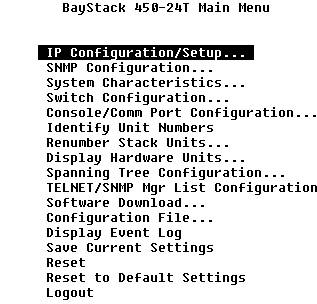

Contoh memasuk switch Bay Network
