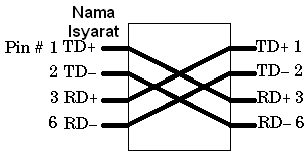

Rajah 33: Pemasang cara menyilang (PC ke PC)

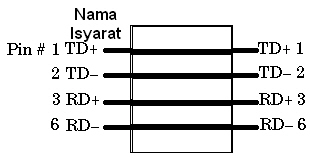

Rajah 34: Pemasang cara terus (PC ke Hub)


Rajah 35: Penyambung jenis RJ45

Jadual Cat: Perbandingan katergori kabel

100 Base-T (Twisted pair)

Ciri-ciri serupa dengan 10Base-T, cuma kelajuan maksima sehingga 100 Mbps dan menggunakan kabel twisted pair jenis CAT 5.  Jarak maksima masih lagi 100 meter. Didalam sistem 10Base-T, jarak dihadkan sehingga 100 meter kerana kekuatan isyarat yang dikeluarkan setiap peralatan akan berkurangan. Sekiranya kabel yang berkualiti tinggi digunakan jarak MUNGKIN dapat dipertingkatan sehingga 150 meter. Jarak ini pernah dilakukan di pejabat saya tetapi tidak ada jaminan tidak akan berlaku kehilangan isyarat. Tetapi didalam sistem 100Base-T, jarak maksima dihadkan kerana cara kerja 100Base-T berbeza dengan 10Base-T. Sistem 100Base-T mengunakan teknik masa yang dikenali sebagai round trip timing. Iaitu masa yang diambil oleh sesuatu isyarat yang dihantar perlu kembali kepada pengirim didalam tempoh masa tertentu. Ini menyebabkan jarak maksima (tanpa pengulang) adalah 100 meter.

Walaupun penyambung RJ45 dan konfigurasi kabel yang sama digunakan didalam 100Base-T dan 10Base-T terdapat pantang larang yang ketat untuk 100Base-T. Antaranya:

1.      Kabel penyambung pada RJ45 dipastikan diputar (twisted). Jarak maksima hanya setengah inci. Sila rujuk rajah 36. Kegagalan melakukan teknik ini akan menyebabkan kelajuan 100 Mbps Dupleks penuh (100Mbps Full Duplex) gagal dicapai.

2.      Jarak minima kabel adalah 1.5 meter. Jarak ini bukannya standard IEEE (Institute of Electrical and Electronics Engineers) tetapi berdasarkan pengalaman, jarak minima terlalu pendek akan menyebabkan kepincangan pada sistem rangkaian.

3.      Sekiranya lokasi pengguna lebih 100 meter maka pengunaan pengulang (repeater) atau hub boleh digunakan. Hanya satu pengulang atau hub boleh digunakan. Oleh itu jarak maksima dengan adanya pengulang adalah 200 meter.

Rajah 36: Jarak tidak melebihi ½ inci

Pemeriksaan Talian 100BASE-TX (100BASE-TX link Integrity test)

Tranceiver Fast Ethernet akan memerhatikan secara berterusan aktiviti dibahagian penerima (receive) dengan tujuan memastikan talian berkerja dengan betul. Sistem yang digunakan untuk 100BASE-TX adalah sistem isyarat ANSI FDDI, iaitu menghantar isyarat secara berterusan walaupun sistem rangkaian didalam keadaan idle. Dengan ini aktiviti dibahagian penerima sentiasa menerima isyrarat untuk memastikan sistem berjalan dengan lancar.

1000Base-T (Twisted pair)

Ciri-ciri serupa dengan 100Base-T, cuma kelajuan maximum sehingga 1000 Mbps (1Gbps) dan menggunakan kabel twisted pair jenis CAT 6. Kabel katergori 5 boleh juga digunakan dan mempunyai konfigurasi sambungan RJ45 yang sama. Cuma didalam 1000Base-T kesemua lapan kabel mesti digunakan. Walaupun kabel katergori 5 boleh digunakan, tetapi untuk memastikan kelancaran rangkaian, disarankan menggunakan kabel katergori 6 dan penyambung RJ45 jenis katergori 6. Laman http://www.10gea.org/Tech-whitepapers.htm boleh dilawati untuk mengetahui mengenai teknologi 1Gbps.

Rajah 37 dan 38 menunjukkan cara yang sesuai untuk menggunakan kabel kategori 5 didalam sistem 1000Base-T.

Rajah 37: Merupakan cara yang biasa kita guna untuk sistem 100Base-T dengan kabel kategori 5.

Rajah 38: Merupakan cara yang perlu kita guna untuk sistem 1000Base-T dengan kabel kategori 5.

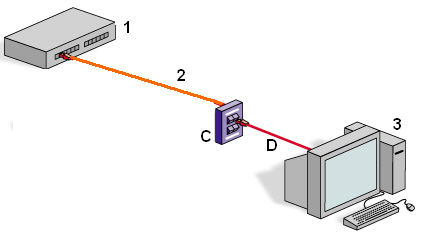

Petunjuk:

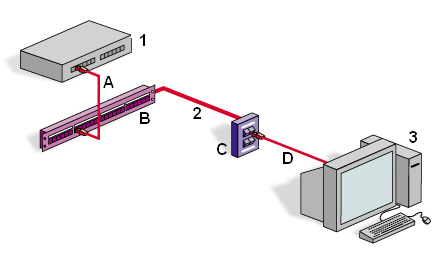

Rajah 39: Penyambung pada Face Plate dari dekat (C)

Rajah 40: Patch Panel dari dekat (B)

  10Base-F (Fiber Optic)

1. Menggunakan teknologi denyutan cahaya (pulses of light) berbeza dengan kabel yang lain menggunakan teknologi elektrik untuk menghantar isyarat. Perlu diingatkan, kabel fiber optic amat mudah patah. Jangan sekali cuma menyimpan dan memasang kabel cara yang sama seperti kabel yang lain. Ini kerana kabel fiber diperbuat dari kaca atau plastik. Tahukah anda, sepanjang lebuh raya utara selatan terdapat rangkaian fiber optik? Rangkaian fiber tersebut dibina untuk kegunaan telefon kecemasan yang ada sepanjang lebuh raya.

Rajah 41: Kabel fiber optik.

2. Oleh kerana ia mengunakan denyutan cahaya (light pulses), kabel fiber optic amat sesuai untuk digunakan didalam dan diluar banggunan. Kemungkinan untuk kabel fiber optic terkena kilat adalah sifar. Sekiranya kita perlu menambahkan sistem rangkaian kita ke bangunan yang berdekatan penggunaan kabel fiber optik adalah satu kemestian. Walaupun kos pemasangan tinggi tetapi untuk jangka masa panjang ianya menjimatkan. Dari pengalaman, sekiranya kita menggunakan kabel 10Base2 untuk disambungkan diantara dua rangkaian setempat (LAN - Local Area Network) yang berada dibangunan bersebelah walaupun bangunan tersebut disambung dengan jambatan seperti Bangunan Twin Tower Petronas. Kemungkinan kabel tersebut terkena kilat adalah besar. Ini kerana ground setiap bangunan adalah berbeza. Sekiranya kabel yang kita pasang itu terkena kilat, peralatan lain seperti hub dan penghala (router) mungkin akan mengalami kerosakan yang teruk. Walaupun kos untuk pemasangan kabel fiber optic dalam lingkungan RM 3000.00 dan kos pemasangan kabel 10Base2 dalam lingkungan RM 400.00 adalah lebih menguntungkan sekiranya kita membayar RM 3000.00 dari kita mungkin terpaksa mengantikan peralatan hub dan penghala yang berharga melebihi RM 10 ribu.
3. Terdapat dua jenis kabel fiber yang selalu digunakan iaitu 10Base-F dan FOIRL (Fiber Optic Inter-Repeater Link). FOIRL mula diperkenalkan ditahun 1980. Jarak maximum untuk FOIRL adalah 1000 meter dan maximum dua MAU. Untuk jenis 10Base-F, jarak maximum adalah 2000 meter dan maximum dua mau.
4. Fiber 10Base-F boleh dibahagikan kepada tiga jenis:

1. 10Base-FL. Merupakan penganti kepada FOIRL. Dengan menggunakan kabel 10BaseFL peralatan yang menggunakan FOIRL masih boleh digunakan. Sekiranya hanya peralatan 10BaseFL digunakan, panjang maximum adalah 2000 meter. Tetapi sekiranya peralatan bercampur dengan FOIRL, panjang maximum adalah 1000 meter sahaja. Dengan menggunakan 10BaseFL, maximum MAU yang boleh digunakan adalah dua. Iaitu antara dua komputer atau dua repeater atau satu komputer disambung dengan satu repeater. Repeater yang dimaksudkan adalah multiport repeater atau lebih dikenali dengan panggilan hub. Merupakan kabel yang paling banyak digunakan.
2. 10Base-FB. Direka untuk isyarat segerak (synchronous signaling). Selalu disambung kepada hub untuk memanjang lagi jarak sebanyak 2000 meter. Tetapi sistem dan peralatan untuk 10BaseFB adalah terhad.
3. 10Base-FP. Lebih dikenali dengan Fiber Passive System. Panjang maximum adalah 500 meter.

Sistem 100BASE-FX

100 menunjukkan kelajuan sistem yang digunakan adalah 100 Mhz, BASE bermaksud ia menggunakan isyarat Baseband dan FX pula bermaksud kabel yang digunakan adalah kabel Fiber Optik. Rajah 42 menunjukkan bagaimana sebuah komputer disambung ke mutliport transceiver (hub).

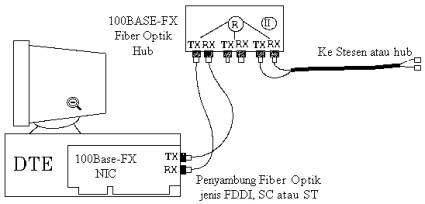

Rajah 42: Sambungan komputer ke 100BASE-FX Ethernet.

Dengan menggunakan kabel fiber optik pada sistem 100BASE-FX, panjang maximum kabel adalah 412 meter. Walaupun panjang kabel fiber optik didalam sistem 10BASE-F boleh mencapai sehingga 2000 meter, tetapi didalam sistem 100BASE-FX jarak maksimum hanya 412 meter. Ini untuk memastikan round trip timing didalam segmen Fast Ethernet dapat diikuti.

Kabel Fiber Optik untuk 100BASE-FX mempunyai dua kabel yang dipanggil multimode fiber optik (MMF). Satu digunakan untuk menghantar (transmit) data dan satu lagi untuk menerima (receive) data. Bila menggunakan kabel fiber optik, kita perlulah menyambungkannya dengan cara menyilang (crossover). Sila rujuk rajah 42, Port TX pada komputer perlulah disambung ke port RX pada hub dan port RX pada komputer disambung ke port TX pada hub.

Terdapat tiga jenis penyambung (connector):

1. Penyambung jenis Duplex SC. Penyambung jenis ini amat mudah digunakan. Kita hanya perlu cucuk penyambung Duplex SC tersebut ke tempatnya (SC Duplex Adapter) dan penyambungan sudah selesai. Rajah 43 adalah contoh penyambung jenis Duplex SC. Rajah 44 adalah SC Duplex Adaptor.

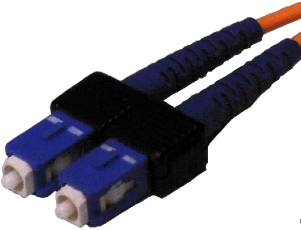

Rajah 43: Penyambung jenis Duplex SC  (Ribbed Boot)

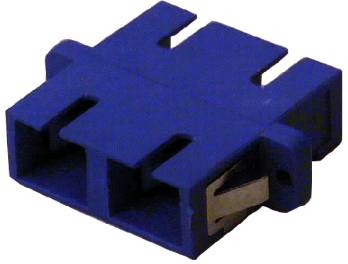

Rajah 44: SC Duplex Adaptor (Plastic Housing)

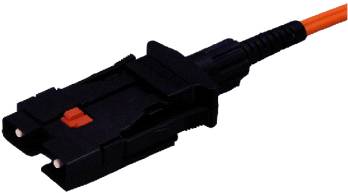

2. FDDI Media Interface Connector (MIC). Penyambung jenis ini banyak digunakan didalam sistem rangkaian setempat FDDI (FDDI LAN System). Penyambung jenis ini juga mudah digunakan. Kita hanya perlu cucuk connector tersebut ketempatnya dan penyambungan sudah selesai. Dibawah 45 adalah contoh penyambung jenis MIC.

Rajah 45: Penyambung jenis MIC

3. Penyambung jenis ST. Penyambung jenis ini sama dengan yang digunakan didalam 10BASE-FL. Cara menggunakan sama seperti kita gunakan penyambung untuk kabel sepaksi (coaxial cable). Kita perlu masukkan penyambung tersebut ke tempatnya dan pulas untuk menguncinya.

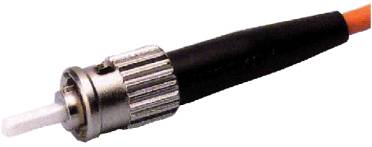

Rajah 46: Penyambung jenis ST (w/Zirconia Ferrule & Plastic Body)

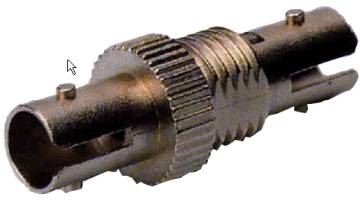

Rajah 47: Adaptor jenis ST

Rajah 48: Penyambung ST (ST Connector w/Zirconia Ferrule & Metal Body)

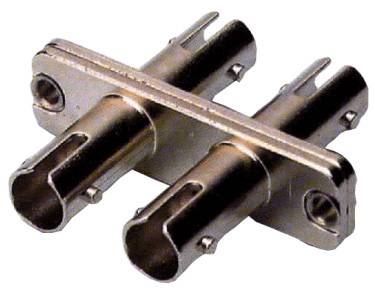

Rajah 49: Dual ST Adaptor (Duplex ST Adapter)

 100BASE-FX Repeater

Seperti juga repeater untuk 100BASE –TX, repeater 100BASE-FX juga terdapat 2 kelas. Kedua-dua kelas akan dilabelkan dengan huruf roman I dan II.

Repeater Class I membenarkan timing delay yang besar dan beroperasi dengan mengubah isyarat line (translating line signal) yang diterima di Incoming Port dan mengubahnya didalam bentuk Digital dan mengubahnya semula kepada isyarat line (retranslating to line signal) untuk dihantar keluar ke port lain.Teknik ini berguna untuk mengulang (repeat) semua isyarat diantara segmen yang berlainan teknik seperti 100BASE-TX/FX dan 100BASE-T4 bersambung didalam satu repeater HUB.

Repeater Class II menggunakan timing delay yang kecil. Isyarat yang diterima akan dihantar semula ke port yang dalam kadar segera tanpa mengubah bentuk isyarat tersebut. Repeater Class II hanya boleh digunakan pada teknik isyarat yang sama seperti 100BASE-TX dan 100BASE-FX. Ini bermakna HUB Class II hanya boleh disambung dengan 100BASE-TX dan 100BASE-FX. Memandangkan segmen 100BASE-T4 menggunakan teknik isyarat yang berlainan maka kita tidak boleh disambung dengan 100BASE-TX dan 100BASE-FX. Repeater Class II merupakan jenis yang selalu digunakan kerana segmen 100BASE-T4 tidak begitu popular, malah setakat ini saya belum lagi berjumpa mana-mana syarikat yang menggunakan segmen 100BASE-T4 sebagai sistem Fast Ethernet.

 Pemeriksaan Talian 100BASE-TX (100BASE-TX link Integrity test)

Tranceiver Fast Ethernet akan memerhatikan secara berterusan aktiviti dibahagian penerima (receive) dengan tujuan memastikan talian berkerja dengan betul. Sistem yang digunakan untuk 100BASE-TX adalah sistem isyarat ANSI FDDI, iaitu menghantar isyarat secara berterusan walaupun sistem rangkaian didalam keadaan idle. Dengan ini aktiviti dibahagian penerima sentiasa menerima isyrarat untuk memastikan sistem berjalan dengan lancar.

100-Mbps T4 Media System

Sistem 100BASE-T4 menggunakan empat pasang wayar, ini membolehkan kabel jenis Category 3 unshielded twisted-pair beroperasi untuk sistem Fast Ethernet. Rajah dibawah menunjukkan cara menyambung komputer kepada HUB 100BASE-T4.

Sistem media 100BASE-T4 direka untuk panjang maksimum sehingga 100 meter dengan menggunakan kabel unshielded twisted-pair Category 3, 4 atau 5. Walau bagaimanapun penggunaan kabel Category 5 digalakkan untuk membaiki isyarat ditalian tersebut. Dibawah adalah rajah kedudukan empat pasang wayar yang digunakan pada connector RJ45.
